งานเปลี่ยนระบบที่ นิคมฯ อมตะ ชลบุรี

     เป็นงานเปลี่ยนระบบที่เครียดและกดดันที่สุด หลังจากวันพฤหัสไปวางระบบ TDE600 ที่ซอยเอกชัย 68 (บางบอน) เพื่อทำลิ้งค์ IP-GW ผ่านระบบ VPN โครงข่ายอินเตอร์เน็ตสาธารณะ ไปหาโรงอื่นๆอีหลายหลายโรง ที่ค่อยๆทะยอยเปลี่ยนระบบมาใช้ TDE

     ก็ได้รับแจ้งว่าจากท่าน MD ว่ามีงานด่วนเปลี่ยนระบบที่ โรงงานในนิคมฯ อมตะ ชลบุรี ในวันเสาร์ที่ 16 มีนาฯ 56 จำเป็นต้องขอเข้าดูหน้างานก่อนตัดสินใจว่าจะตัดถ่ายได้หรือไม่ เพราะเงื่อนไขที่นี่สลับซับซ้อน ลิ้งค์ระบบไปต่างประเทศหลายประเทศ และลิ้งค์ในเมืองไทยหลายโรง งานงอกเลยพี่น้อง ความเครียดมาเยือนโดยไม่ต้องเชิญ จะไม่เครียดได้งัย ก็ที่นี่ระบบสลับซับซ้อนซ๊ะขนาดนั้น ทั้ง ARS ทั้งมีกลุ่ม Tenant ทั้งเงื่อนไขการโทรออกกลุ่มสายนอก 4 กลุ่มตามเงื่อนไขเวลาต่างๆ ที่สำคัญระบบข่ายสายในตู้ MDF เยอะมาก เพราะแต่ละจุดเล่นเดินสาย CAT5 มาเลยพี่น้อง แน่นตู้พรึบ จำต้องตัดเคเบิลมาพักไว้ใต้พื้นครับ ไม่งั้นถ้าไปรื้อตู้ MDF รับรองว่างานนี้จบไม่สวย

     และตัดสินใจนัดตัดถ่ายในวันหยุดเสาร์-อาทิตย์ โดยลูกค้ากำหนดเงื่อนไขต่อรองให้ตัดระบบวันเสาร์หกโมงเย็น เราไม่ยอมขอตัดที่บ่ายสามโมง ถ้าตกลงกันไม่ได้ งานนี้ยกเลิกครับ เพราะไม่ไหวถ้าตัดหกโมง ยันสว่างอีกวันนึง รับรองได้เลยระบบหลักๆเปิดระบบไม่ได้เด็ดขาด เพลียครับ ตัดสินใจยอมให้ตัดบ่ายสามโมง ไปเปิดระบบหลักๆได้ตี 3 ต้องเดินทางกลับมานอนกรุงเทพ ตอนเช้าไปเก็บงานครับ

     ถอดตู้ TD500 ออก และใส่ตู้ TDE600 เข้าไปแทน
  - ขนาด 48 สายนอก
  - สายในดิจิตอล 16/32 เบอร์
  - สายในธรรมดา 240 เบอร์
  - เพิ่ม ระบบเครื่องภายในแบบ IP Phone และ Sip Phone ที่วิ่งบนระบบ LAN
  - เพิ่ม ระบบลิ้งค์ข้ามระบบแบบ IP Gateway เป็นระบบเดียวกันทั่วโลก ขนาด xx วงจร
  - ยังใช้ระบบลิ้งค์ E&M แบบเดิมข้ามระบบ เป็นระบบเดียวกันทั่วโลก ขนาด 8 วงจร

   ทางโรงงานทะยอยซื้อเครื่อง IP & Sip เข้าประจำการ รวมทั้งโทรศัพท์ระบบไวเรสที่เกาะไปกับ AccessPoint กระจายทั้งโรงงาน
IP Phone ประมาณ  xxx เครื่อง
Sip Phone ประมาณ  xxx เครื่อง ทะยอยนำเข้าไปเกาะกับ AccessPoint
IP-GW ค่อยๆทะยอย นำมาลิ้งค์ระบบไปแต่ละโรงงาน

ระบบแบตฯสำรองไฟดับขนาด 12V 18Ah 6 ลูก (ตู้ชั้นละ 3 ลูก)

__________________________________________________

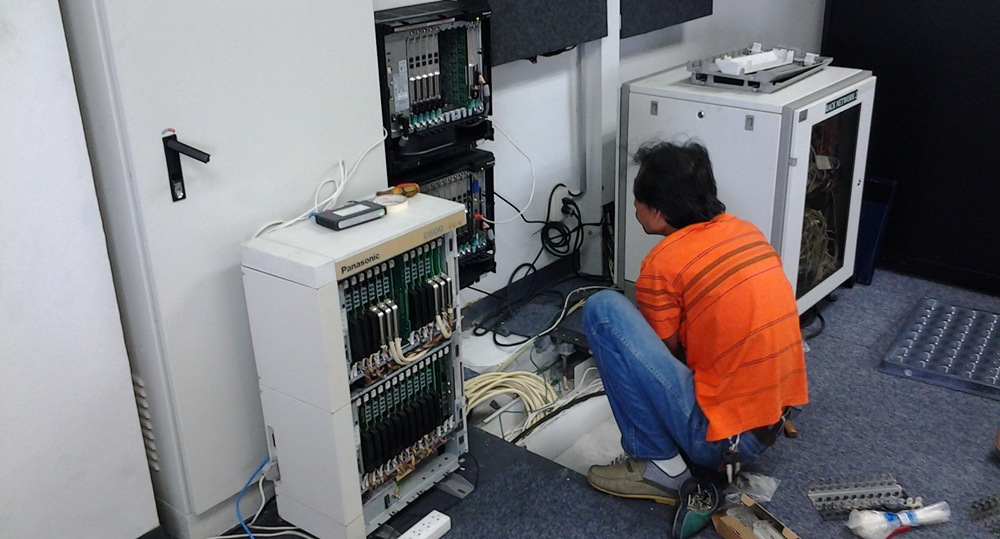

43-1
เล็งก่อนครับ จะวางยังไงดี เล็งๆๆๆ

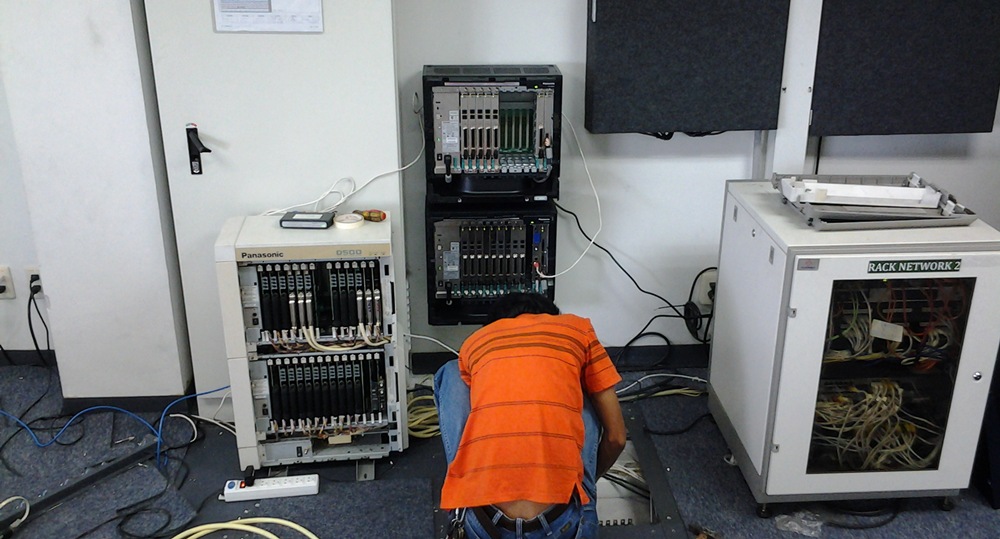

45-2

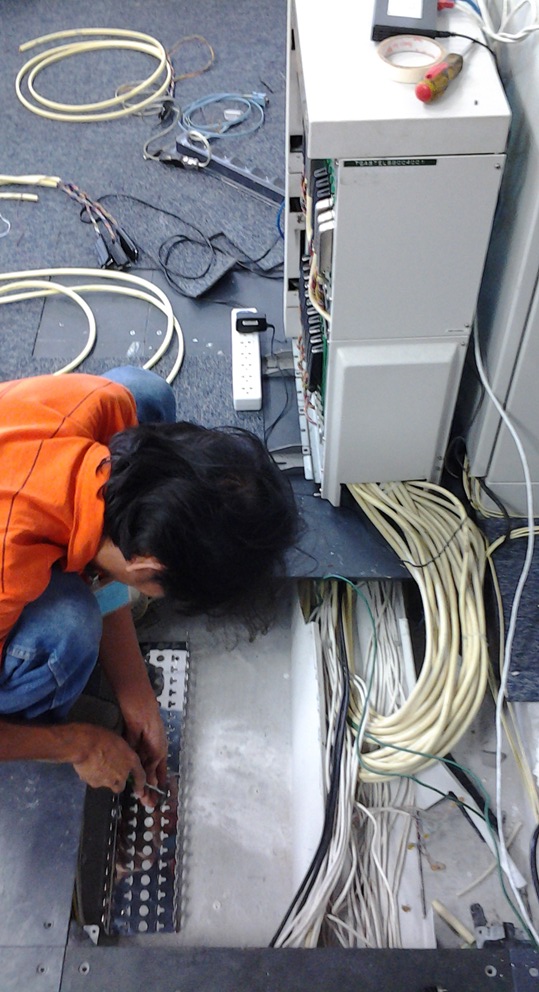

ยึดแบ็คเม้าส์กับพื้นดีกว่า นี่แหละติดตั้งแบบนี้เลย ตัดต่อวางไว้ใต้พื้น โดยไม่ไปยุ่งกับตู้ MDF ที่อยู่หลัง TD500 นั่นแหละ








ชัดๆ



51-5
เสร็จแล้วมาช่วยผมดูข้อมูลระบบ เพื่อถ่ายมาตู้ตัวใหม่

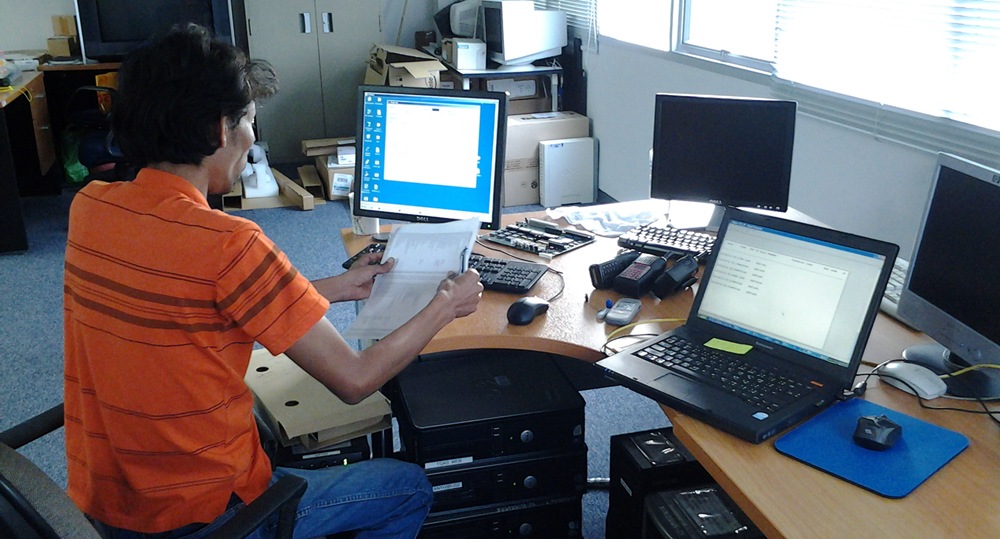

53-6
ดูๆๆๆๆ

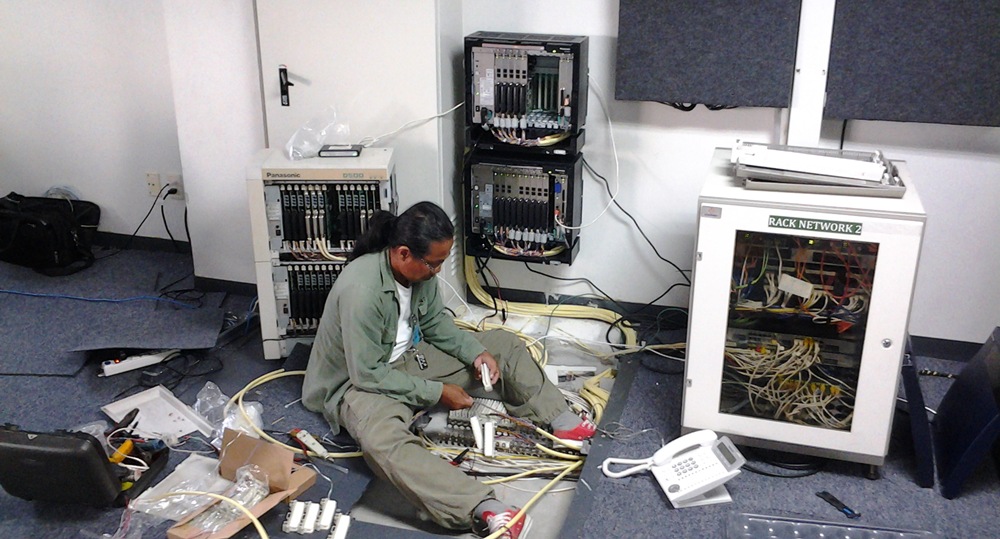

55-7

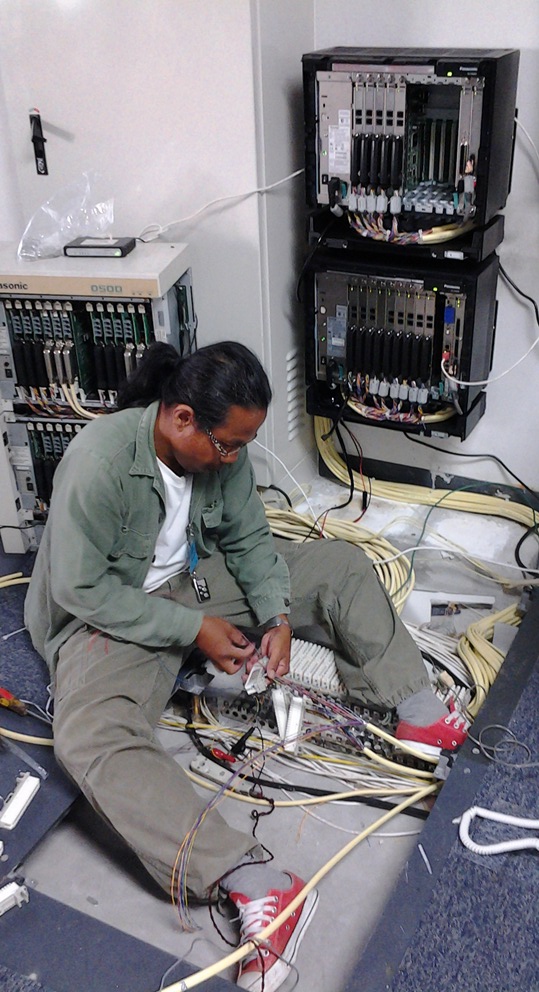

งานตัดถ่าย ต้องน้าคนนี้ ใจเย็น เนี๊ยบบบบบบบบบสุดๆ

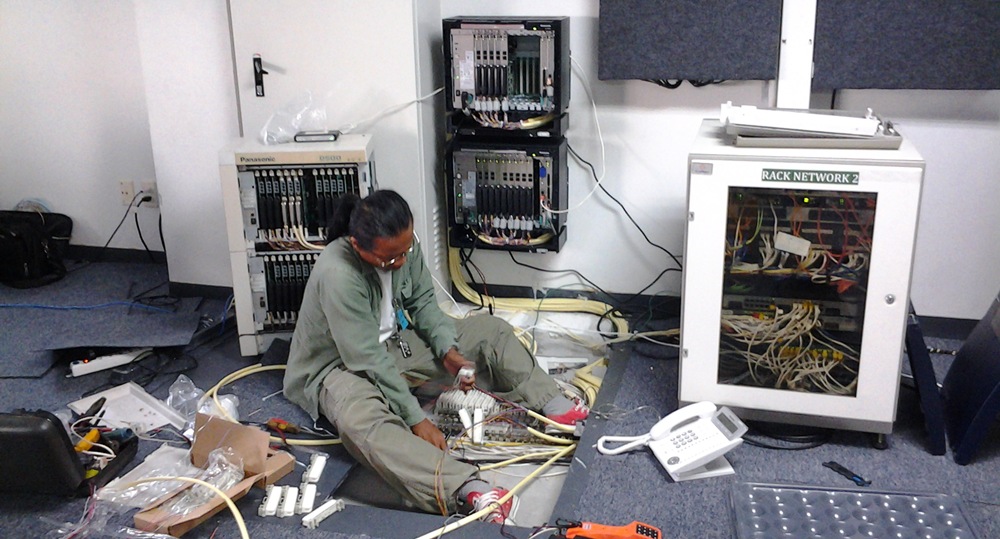

57-8
เห็นม๊ะ...?!? เล็งแล้วเล็งอีก

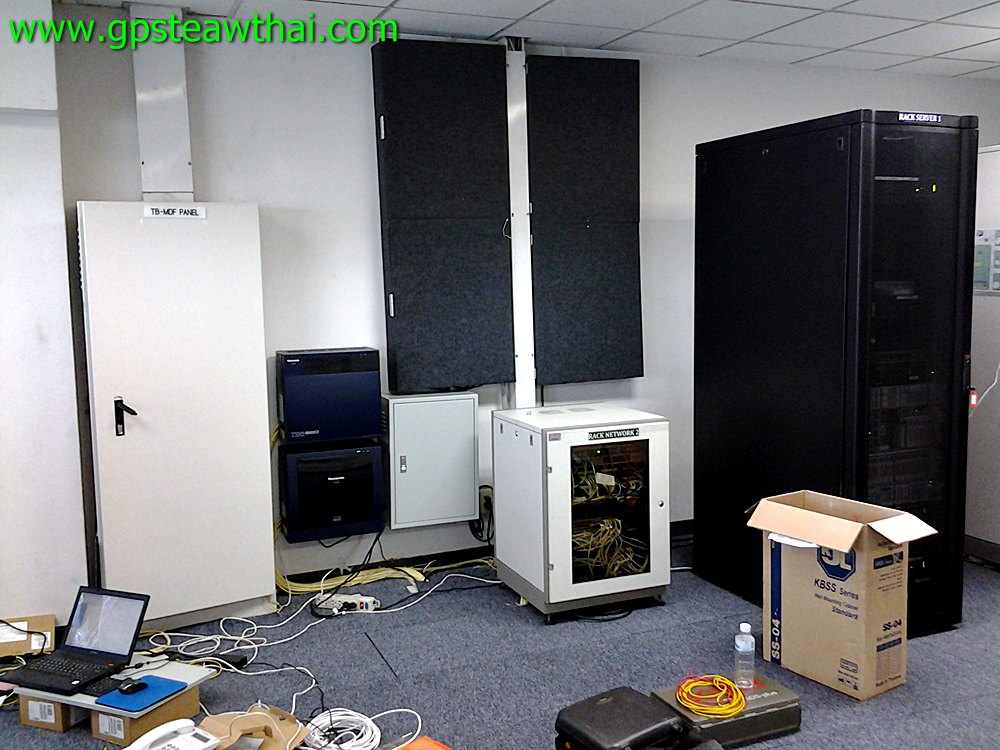

61-10

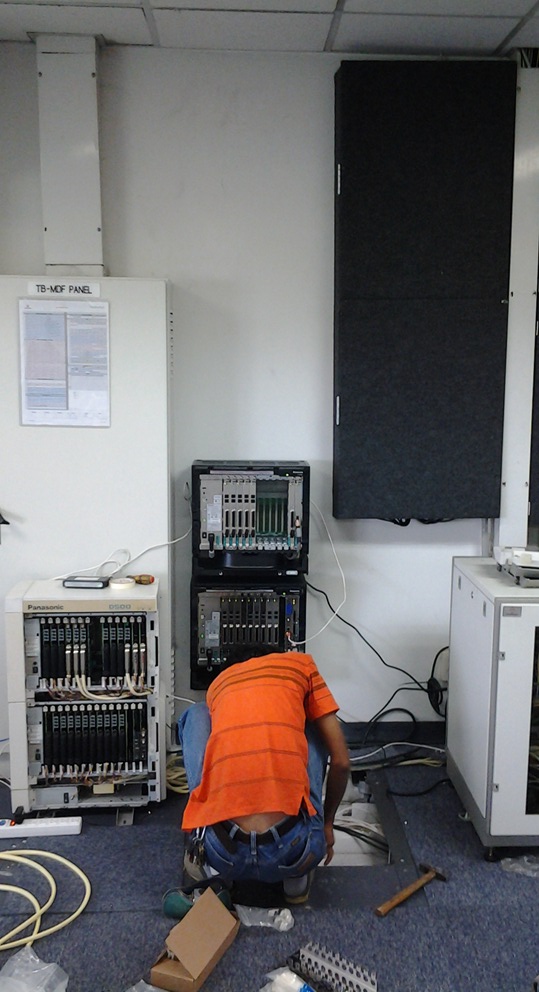

1. ตู้ TB MDF Panel ด้ายซ้ายของ PBX นั่นคือตู้สายกระจาย
2. ขวามือของ PBX เป็นตู้สีเทา นั่นคือตู้เก็บแบ็ตฯสำรองไฟดับ 12VDC/18Ah จำนวน 6 ลูก
3. ที่เห็นเป็นแผงสีเทาดำยาวจนถึงฝ้า 2 แผง ขวามือ PBX เยื้องด้านบน ในนั้นเป็นที่เก็บชุด Mobile Line ขนาดประมาณ 20 วงจร
ส่วนที่เหลือไม่เกี่ยวครับ

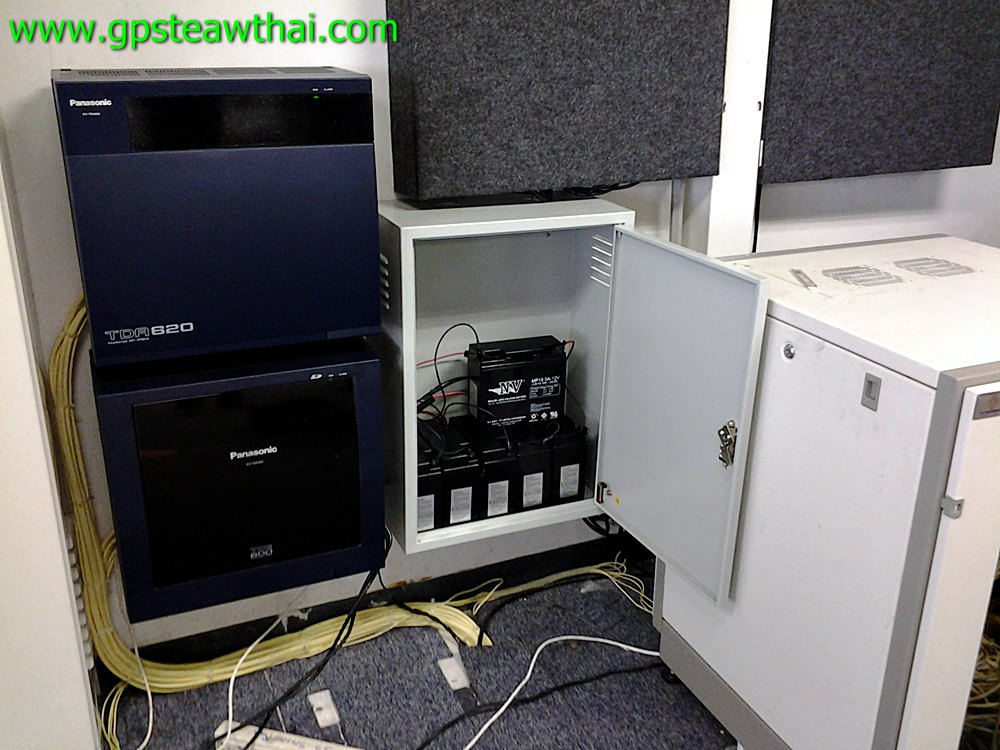

63-11
1. ตู้ TB MDF Panel ด้ายซ้ายของ PBX นั่นคือตู้สายกระจาย
2. ขวามือของ PBX เป็นตู้สีเทา นั่นคือตู้เก็บแบ็ตฯสำรองไฟดับ 12VDC/18Ah จำนวน 6 ลูก
3. ที่เห็นเป็นแผงสีเทาดำยาวจนถึงฝ้า 2 แผง ขวามือ PBX เยื้องด้านบน ในนั้นเป็นที่เก็บชุด Mobile Line ขนาดประมาณ 20 วงจร
ส่วนที่เหลือไม่เกี่ยวครับ
